在現代電子設備中，靜電放電（ESD）一直是電子元件面臨的嚴重威脅之一。無論是在消費類電子、工業控制系統，還是高可靠性要求的通信設備中，靜電所引發的高電壓瞬態，都可能在瞬間損壞敏感的集成電路。為了應對這一問題，靜電二極管應運而生，成為了電路設計中不可或缺的重要保護元件。

一、什么是靜電二極管？

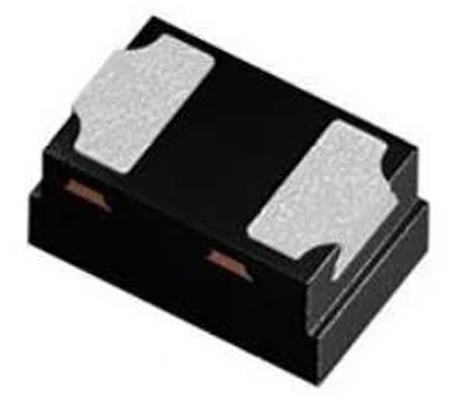

靜電二極管，也稱為ESD保護二極管，是一種專門用于抑制靜電放電干擾的半導體器件。它的主要功能是當外部靜電電壓突然升高時，迅速導通并將過電壓引入地線，防止后級電路因電壓過沖而損壞。在正常狀態下，這類二極管呈現高阻抗，幾乎不影響信號或電源的正常傳輸。

其核心原理基于PN結的導通特性：當電壓未超過擊穿電壓時，器件不導通；而一旦靜電脈沖超過設定閾值，它會在納秒級時間內迅速動作，將電荷釋放出去，起到瞬時鉗制作用。

二、關鍵作用解析

1. 鉗制過壓，保護芯片

在微處理器、射頻模塊、傳感器等對電壓波動極為敏感的元件周圍，靜電二極管被廣泛用于電源或信號輸入端口。一旦外部產生靜電放電，例如用戶觸摸USB接口或插拔HDMI電纜，ESD二極管會在極短時間內動作，將超過安全電壓的部分引導至地，從而保護芯片不被擊穿。

2. 快速響應，防止損傷積累

靜電放電的沖擊時間極短，通常僅持續數納秒，而這正是靜電二極管最擅長應對的時間尺度。相比一些傳統過壓防護手段，如壓敏電阻、保險絲等，靜電二極管在響應速度和精準度上具有絕對優勢，可在最初級的電壓突變階段就阻斷風險源。

3. 雙向保護能力

在很多應用場景中，信號線上不僅可能遭遇正極性靜電，也有可能面臨負極性沖擊。部分靜電二極管采用雙向對稱結構，能夠同時抑制正負方向的瞬態過電壓，在通訊總線、差分信號系統（如USB、HDMI、CAN總線）中展現出優越的防護能力。

4. 極低漏電，保障信號完整性

靜電二極管在正常工作狀態下，其漏電流極低，不會引入額外功耗，也不會干擾數據傳輸，特別適用于高速數字通信線路。這種性能特點使它在高速USB、LVDS、Ethernet等接口的保護設計中表現出良好兼容性。

5. 應對復雜應用環境

現代電子產品使用環境多變，例如戶外監控、車載中控、工業傳感節點等都可能面臨頻繁的人為接觸、高濕、高溫等挑戰。高等級ESD保護管通常具有良好的耐溫性和抗老化特性，適應性強，壽命長，滿足長期運行的需求。

三、實際應用舉例

在一款智能手環的設計中，USB充電口為典型的靜電高發點。若用戶在干燥環境中觸摸接口，可能瞬間產生幾千伏靜電電壓。設計人員在USB D+、D-信號線上各并聯一個ESD抑制二極管，型號選擇具備1ns內導通速度、電容小于1pF的型號，結果實測該防護設計能有效降低靜電沖擊次數導致的通信異常，產品售后因接口失效的案例也大幅減少。

總結

靜電二極管并非電子系統中的主角，卻是決定設備穩定性的重要幕后功臣。它以小巧的體積、快速的響應速度、可靠的保護能力，為電路筑起一道無形的屏障。
